Podzemné nádrže – ležaté typu NAUTILUS

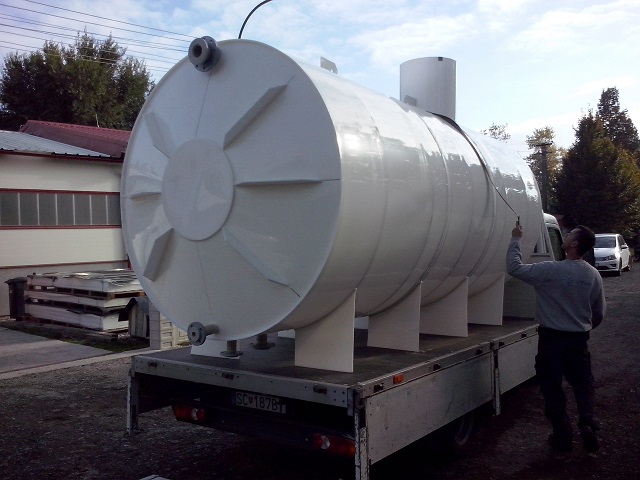

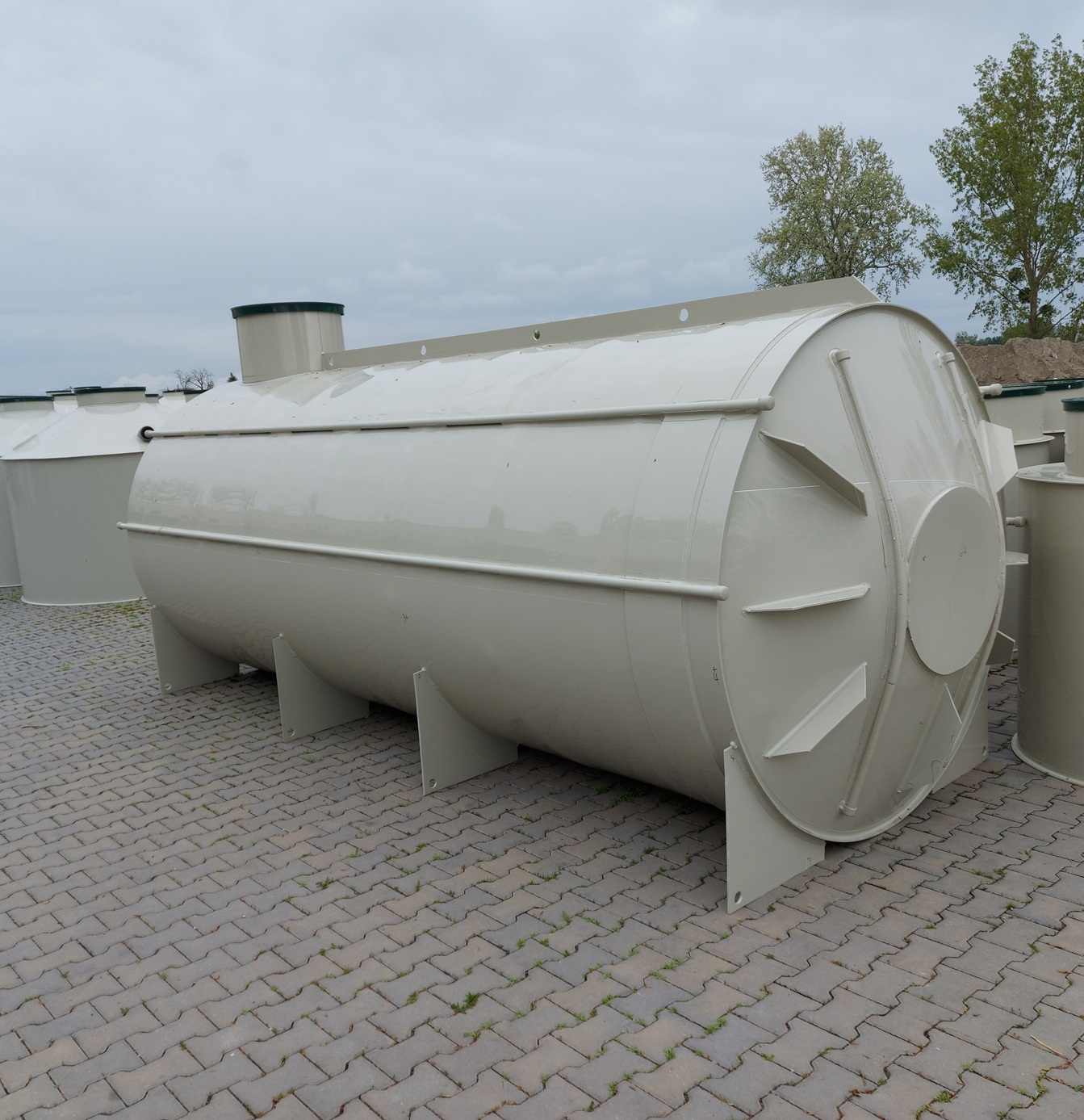

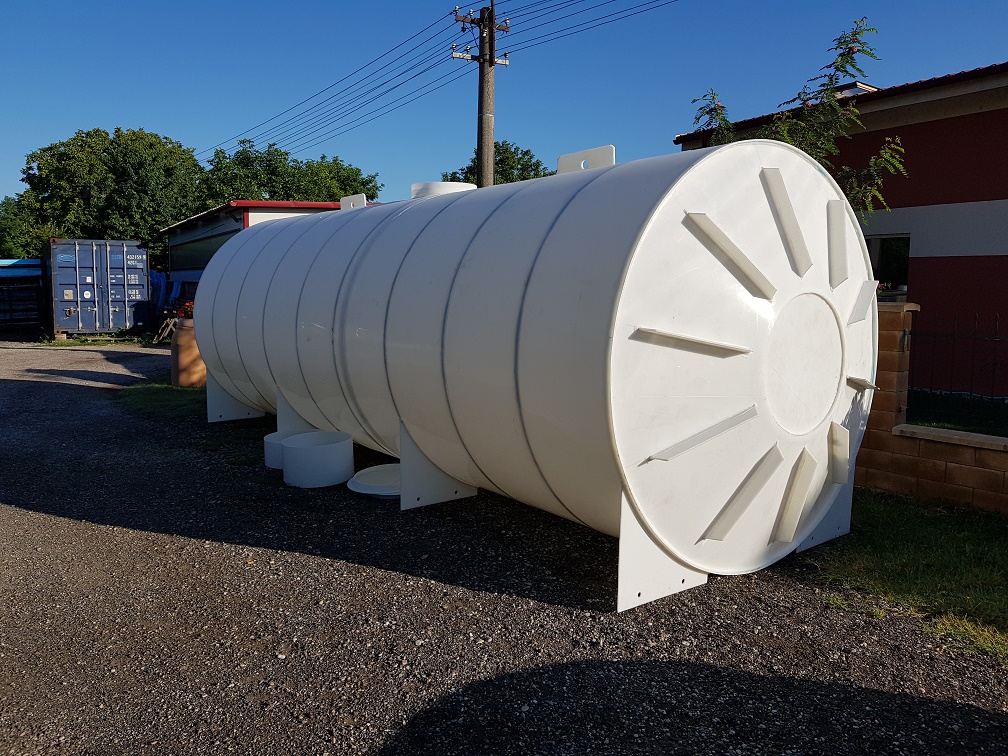

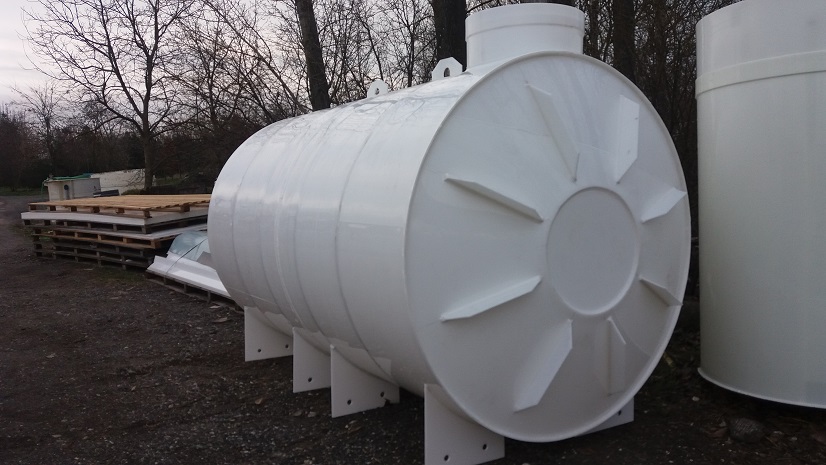

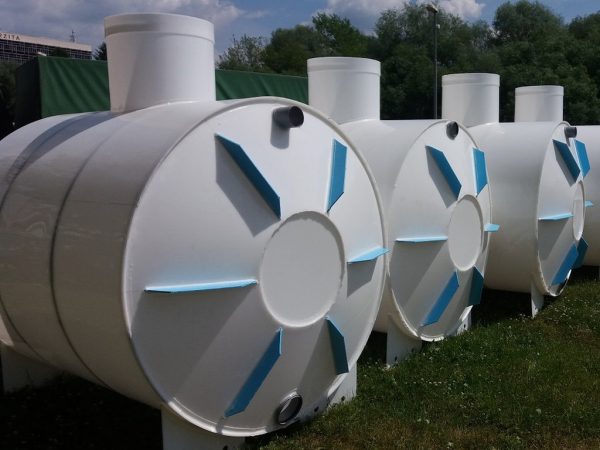

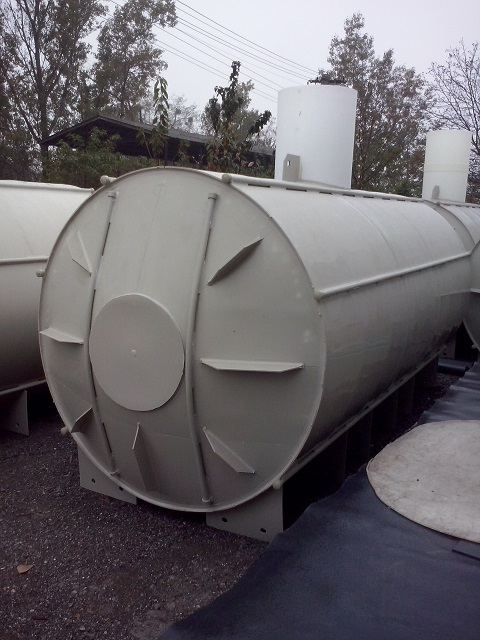

Plastová nádrž NAUTILUS je vodotesná horizontálna nádrž vyrobená zváraním polypropylénových dosiek. Nádrž tvorí ležatý valec s vypuklými čelnými stenami. Vo vrchnej časti plášťa je inštalovaný revízny otvor priemeru 600 mm umožňujúci prístup do nádrže pre účely vyčerpania obsahu a podobne. Vstupný otvor je štandardne ukončený plastovým poklopom. Plastový poklop je UV stabilizovaný, pochôdzny a nepojazdný. Vo vrchnej časti plášťa nádrže je umiestnené hrdlo DN 125 pre napojenie prítokovej kanalizácie. Na opačnej strane nádrže je umiestnená odtoková rúra DN 125. Plášť nádrže je vo vnútri vystužený  vertikálnymi nehrdzavejúcimi výstuhami, ktoré spoločne s konštrukciou plášťa zaisťujú potrebnú tuhosť celej konštrukcie.

Nautilus m3 priemer x dľžka (m) štandardná cena (€) akčná cena (€)
5 1,27 x 4,35 1680 1580
6 1,9 x 2,54 1830 1700
8 1,9 x 3,15 1980 1850
9 1,9 x 3,54 2230 2100
10 1,9 x 3,74 2380 2250
12 1,9 x 4,54 2660 2530
15 1,9 x 5,54 3270 3130
18 1,9 x 6,54 3390 3260
20 2,54 x 4,7 3950 3800
22 2,54 x 4,95 3660 3950
25 2,54 x 5,7 4680 4500
30 2,54 x 6,7 5180 5000





Kategórie:

Využitie:

  • akumulačná nádrž (žumpa) na splaškovú vodu
  • nádrž na dažďovú vodu
  • nádrž na pitnú vodu
  • požiarna nádrž
  • nádrž pre čerpaciu stanicu


Výhody:

  • vhodná aj do spodnej vody!
  • jednoduchá manipulácia, predripravené uši
  • uloženie na zhutnený podsyp
  • nízka hmotnosť
  • plášť je vystužený nerezovými výstuhami
  • dlhá životnosť


V cene:

  • prítok, odtok DN 125,
  • revízny otvor ø 600
  • zelený pochôdzny poklop

                                                              ►návod na osadenie a rozmery

Inštalácia

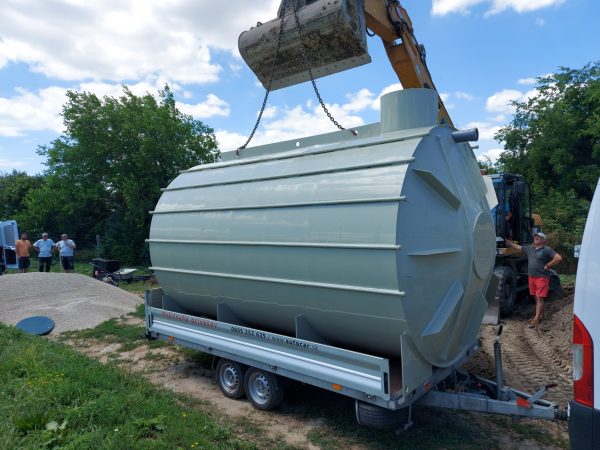

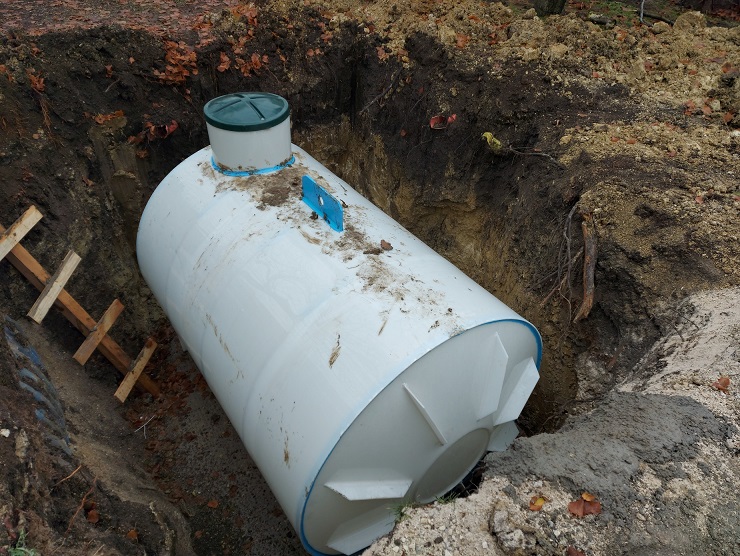

Plastová nádrž NAUTILUS je určená k inštalácii pod úroveň terénu do pripraveného výkopu. Na dno výkopu sa urobí zhutnený štrkopieskový podsyp štrkom hrakcie 4/8 mm hrúbky minimálne 10 cm. Prevedenie štrkopieskového podsypu vo vodorovnej rovine a v správnej hĺbke, vyhotovené v zmysle príslušného návodu na osadenie, je nevyhnutnou podmienkou pre osadenie a sprevádzkovanie. Po inštalácii nádrže na zhutnenom štrkopieskovom lôžku je možné urobiť napojenie gravitačného prítoku, prípadne odtoku. Pri napojení potrubia je nutné dbať na súosovosť  potrubia a pripojovacieho hrdla. Po napojení je potrubie  nutné  zaistiť v správnej polohe tak, aby nedošlo pri následnom obsype a sadaní zásypového materiálu k vylomeniu hrdla z plášťa nádrže. Kotviacimi prvkami dna nádrže je nutné pretiahnuť armovací drôt. Po inštalácii armovacieho drôtu je možné pristúpiť k betónovaniu kotviacej pätky. Plášť nádrže je určený k obsypu štrkom frakcie 4/8 mm alebo prehodenou triedenou zeminou z výkopu (zbavená častíc väčších ako 3,5 cm). Obsyp nádrže prebieha pri súčasnom plnení nádrže vodou, pričom úroveň hladiny vody musí byť vždy o 30 cm vyššia než úroveň obsypu. Strop nádrže je konštrukčne navrhovaný pre maximálne zaťaženie 60 cm zásypového materiálu. Výkop je nutné oddrenážovať pod úroveň nátoku.
